Cung cấp một công thức chung để tính toán lượng chất lỏng chảy qua đường ống dẫn. Có thể sử dụng cho thiết kế hệ thống tưới, cấp nước sinh hoạt...

Cách tính lưu lượng nước chảy qua đường ống

Hướng dẫn tính lưu lượng chất lỏng chảy qua đường ống

Công thức Q=V*A

Công thức này áp dụng cho các loại chất lỏng như nước hoặc dầu. Trong đó A là tiết diện ống có giá trị 3.14 * R2. R là bán kính của ống dẫn nước.

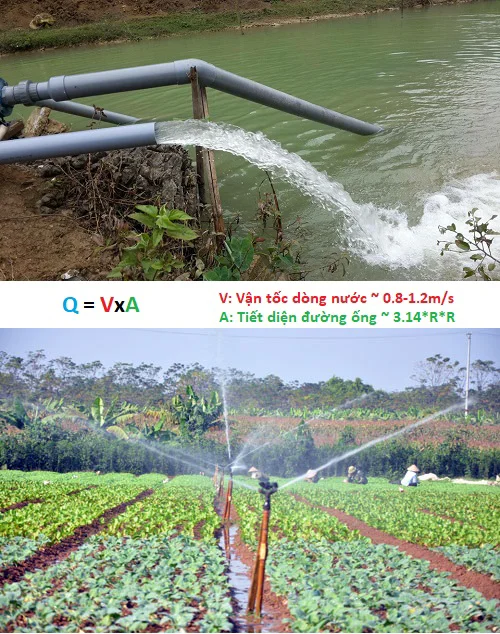

Công thức tính lưu lượng chảy qua đường ống

Công thức Q=VA



Áp dụng tính lưu lượng dẫn nước qua ống tròn trong thực tế

Tiết diện ống tròn

Các đường ống dẫn nước và chất lỏng thường là ống tròn, thông số kỹ thuật bao gồm độ dày thành ống, áp suất tối đa và đường kính (theo mm).

Đường kính được tính theo mặt ngoài của ống, có nghĩa là bao gồm độ dày đường ống. Nếu cẩn thận, chúng ta nên tính toán khả năng dẫn nước sau khi đã trừ đi độ dày thành bể. Ví dụ ống dẫn nước phi Ø 60 class 2 sẽ có đường kính trong lòng ống là 56mm (sau khi đã trừ 2mm 2 bên thành ống). Bán kính của ống là 56/2=28mm. Do vậy tiết diện ống tính được là 3.14*282=2462mm2

Vận tốc dẫn nước

Vận tốc nước sử dụng cho cứu hỏa là 2.4M/s trong khi nước dẫn cho sinh hoạt hoặc tưới là 1.2M/s. Nhìn chung thông số vận tốc bạn áp dụng cho hệ thống tưới 1.0M/s-1.2M/s là phù hợp

Quy đổi các đơn vị tính lưu lượng nước

Các thông số chúng ta nói ở phía trên nhìn chung được áp dụng theo các đơn vị không đồng nhất.

  • Thông số của thiết bị tưới là Lít /h (dm3 mỗi giờ)
  • Thông số ghi trên ống dẫn là mm (milimet tính theo đường kính)
  • Thông số vận tốc dòng chảy là M/s (Mét trên giây)

 Trong tính toán đường ống cho hệ thống tưới. Bạn cần quy đổi theo cùng một đơn vị (mét, milimét, decimet, giờ, phút hoặc giây)

Giả sử một ống dẫn cho khả năng cung cấp 1 lít nước mỗi giây ~ mỗi giờ cung cấp được 3600 lít nước tương đương 3.6 khối nước

Ứng dụng của công thức tính lưu lượng

Công thức này áp dụng cho thiết kế các đường ống dẫn chất lỏng sao cho đủ lưu lượng cung cấp mà vẫn tiết kiệm vật tư và chi phí thi công.

Trong bài viết này, nó là một phần trong quy trình thiết kế và lắp đặt hệ thống tưới nhỏ giọt công nghệ cao



Bảng lưu lượng các loại ống dẫn

Chúng tôi thực hiện một bảng tra cứu lưu lượng trên những ống dẫn nước phổ biến

** Vận tốc nước được giả sử là 0.7m/s

Bảng lưu lượng các loại ống dẫn nước

Bảng lưu lượng các loại ống dẫn nước

  • Bạn có thể cộng thêm vận tốc nếu dùng máy bơm đủ khỏe cũng như địa hình bằng phẳng.
  • Vận tốc cũng được trừ đi nếu ống dẫn đi qua đoạn lên dốc hoặc nhiều điểm đổi hướng.
  • Chúng tôi có đính kèm file excel gốc để bạn chỉnh sửa tùy vào thực tế.

* Xin lưu ý *

  1. Mặc dù bảng tra cứu trên được tính trên công thức khoa học. Những sai sót trong quá trình tính toán có thể xảy ra. Chúng tôi không chịu trách nhiệm về bất cứ điều gì khi bạn áp dụng nó cho thực tế lắp đặt.
  2. Chúng tôi cung cấp kiến thức này giúp cho bà con nông dân lắp đặt ống tưới nước phù hợp tránh lãng phí (Ví dụ ống nhỏ quá không đủ tưới, ống to quá tốn chi phí vật tư). Bạn nhận thấy cần thiết sự sửa đổi bổ sung để giúp ích nhiều hơn cho mọi người, xin comment cho chúng tôi biết ở bên dưới để bài viết được hoàn thiện hơn
  3. Nếu cần độ tin cậy và chính xác hơn, bạn phải tự tính toán hoặc thuê các chuyên gia
  4. Để tôn trọng quyền tác giả, vui lòng dẫn nguồn khi chia sẻ lại các thông tin trên website và file của chúng tôi

Trân trọng cảm ơn bạn đọc, chúng tôi sẽ tiếp tục đồng hành cùng nhà nông. File excel tải ngay bên dưới nếu bạn cần. Nhấn like nếu bạn yêu thích bài viết này
